岡山営業所の本多です。

今回は、配水施設の配水池建て替え事業に伴う造成工事において、地山の掘削が最小限で施工できるエコボックス逆台形式直積み擁壁の実績をご紹介いたします。


施工実績紹介
発注者:岡山県玉野市役所
工事名:日比配水池造成工事
施工場所:岡山県玉野市和田7丁目
製品:エコボックス 1400型~3500型
施工数量:

650㎡

工事概要:

日比配水池建て替え事業に伴う造成工事

採用理由:

地山の掘削が排水池施設の支持地盤に影響がないように施工が可能なエコボックス逆台形式直積み擁壁が採用となりました。

中詰には掘削土を利用し、残土処分量の軽減をしています。

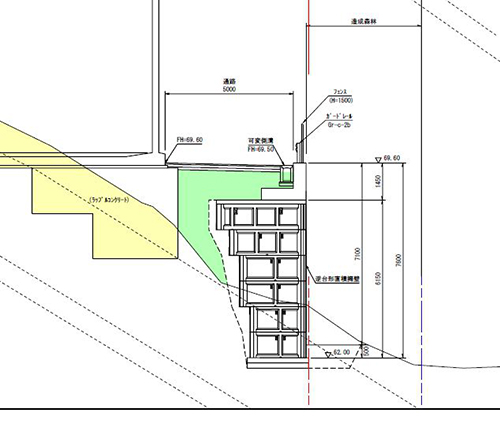

1.(施工前参考図)

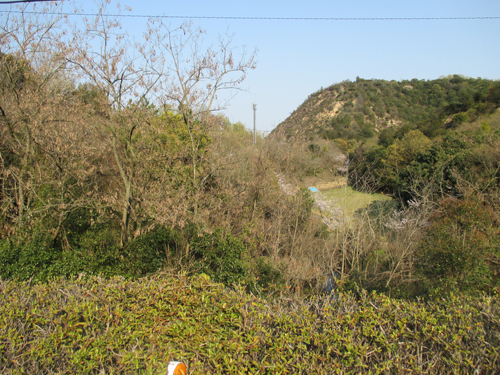

2.(施工前)


地山が強固な岩盤で掘削に非常に苦労しましたが、エコボックス逆台形式直積み擁壁のため、最小限の掘削にて施工が可能となりました。

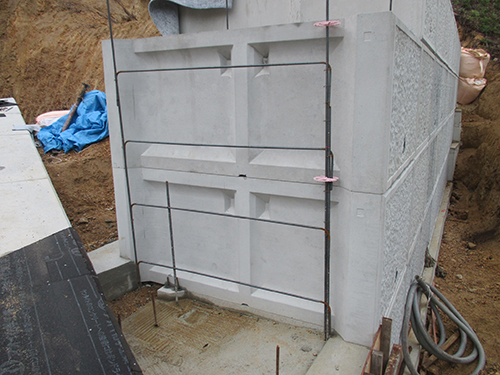

3.(施工中)

製品胴込部に主鉄筋及び組立筋を配筋します。

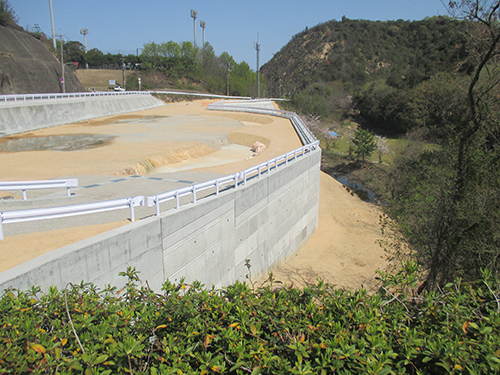

4.(施工完了)



5.(施工完了)

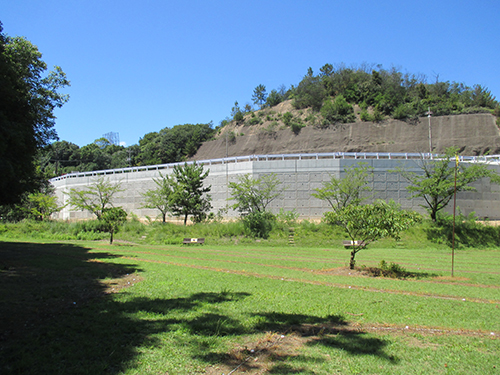

全景


エコボックス逆台形式直積み擁壁は、岩盤等の強固な支持地盤において、下段ブロックよりも控えの大きなブロックを上段に使用して擁壁前面を垂直に積み上げる、道路拡幅に適した擁壁の構築方法です。

ご計画の際は、是非一報をお願いいたします。
