置くだけ簡単!GUブロック施工実績のご紹介



岡山営業所の二司です。

今回は、現在建設中の美作岡山道路の側道(付替町道)のガードレール基礎として採用されたGUブロックの施工実績をご紹介します。

GUブロックは、路面に置いて使用することを基本に開発した「仮設柵用プレキャストコンクリート基礎ブロック」であり、埋設、半埋設にも利用することができます。GUブロック置式タイプはNETIS登録技術です。


施工実績紹介
発注者:岡山県備前県民局東備地域事務所
工事名:地域高規格道路 美作岡山道路 公共道路工事(安全施設工)
施工場所:岡山県和気郡和気町宇生地内
製品:GUブロック B=400
施工数量:

施工延長359m

工事概要:現在建設中の美作岡山道路の側道(付替町道)にガードレールを設置する工事
採用理由:

計画当初は土中式ガードレール基礎を検討していたが、岩地盤で施工が困難な事が予想され、置き式タイプのプレキャストコンクリート基礎ブロックを検討する事となり、採用になった。

施主様の声:標準製品がL=3.0mなので、2.0m規格の製品と比べて据付回数も少なく、製品同士も後付のプレート連結で容易であり、またガードレールの設置に際し、岩削孔するよりも施工性がよかった。
施工実績紹介

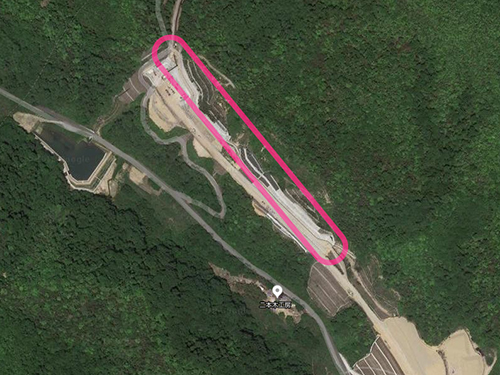

1.施工場所


(GoogleMapより)

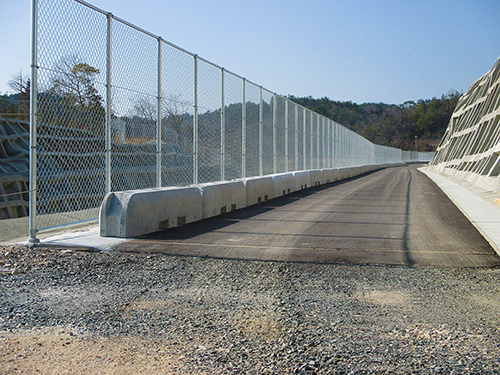

2.施工中(GUブロック設置完了)

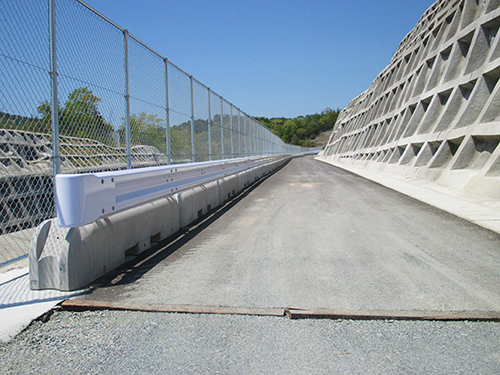

3.施工中(ガードレール設置完了)



4.施工中(ガードレール設置完了)

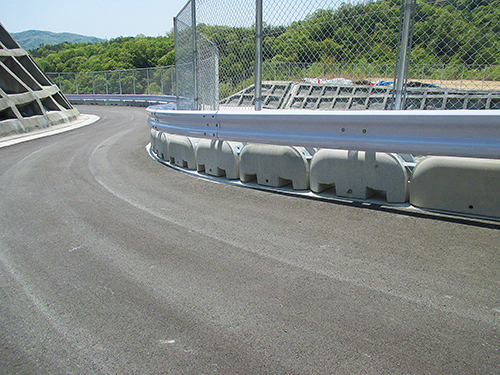

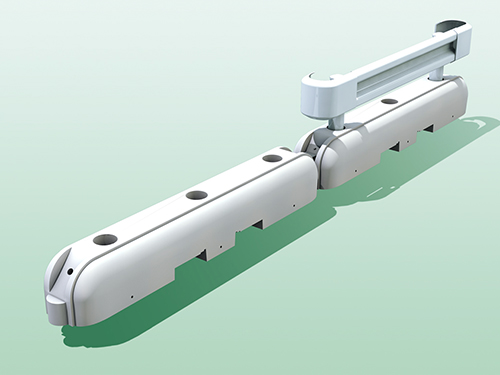

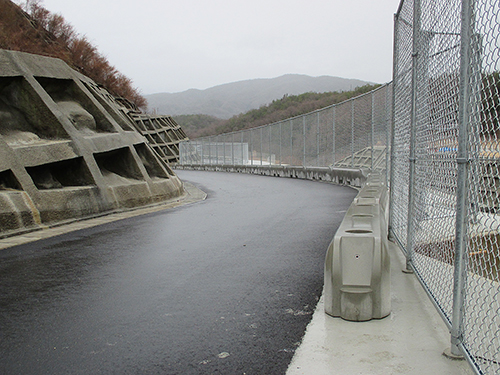

GUブロックは製品の可動可能な噛み合わせ部をプレートで連結するので、カーブ施工も容易です。

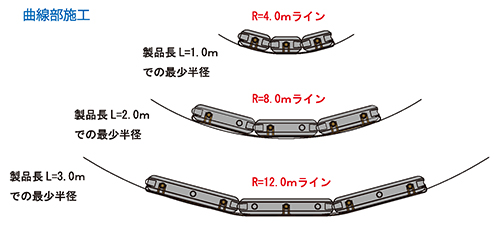

5.曲線部施工 参考図

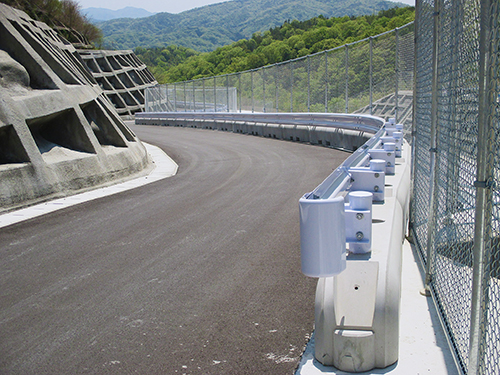

6.施工中

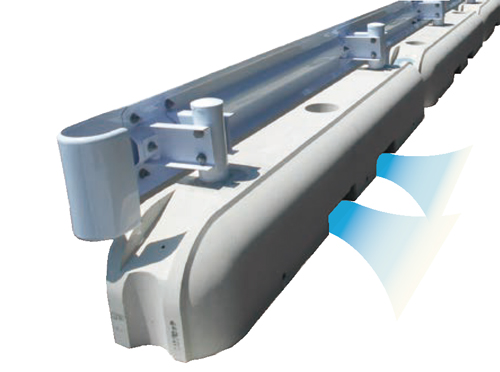

製品の特長として、置式設置のGUブロックは製品下部に排水孔がありますので、路面に雨水が溜まらず、スリップ防止や冬期の凍結防止となります


GUブロックは、置式タイプのガードレール基礎としてだけではなく、埋設基礎としての施工も可能ですし、中央分離帯タイプもございますので、ご検討の際は是非ご一報をお願いします。



GUブロックの製品情報はこちら

GUブロックの実績写真はこちら
