山口営業所の原です。

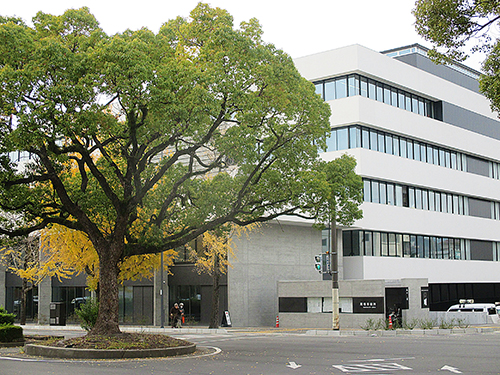

今回は山口県周南市役所新庁舎に面する岐山通りの歩道整備工事において、歩道部に採用されたレインゲッターの施工実績をご紹介します。


施工実績紹介
発注者:山口県周南市役所
工事名:市道徳山停車場線歩道整備工事
施工場所:山口県周南市岐山通1丁目地内
製品:レインゲッター:RG-150
施工数量:

86m

工事概要:岐山通美装化事業による庁舎周辺の歩道整備工事
採用のポイント:

山口県周南市役所新庁舎に面する岐山通りの歩道整備で、従来のコンクリートL型水路と比較して、

○庁舎との段差が解消されフラットになる

○連続スリット・排水孔により排水性能が向上するため歩道の湛水が発生しにくい

○雨天時に滑りやすいコンクリート表面にはノスキッド仕上げ(*)による滑り止め効果を有する

以上の点が評価され、採用に至りました。

施主担当者の声:工事を行った岐山通は景観に配慮した歩道整備工事であったため、機能性かつデザイン性も重視したいと考えていた。
施工後のすっきりとした仕上がりは景観に馴染んでおり、これらの項目を満足できたと思う。

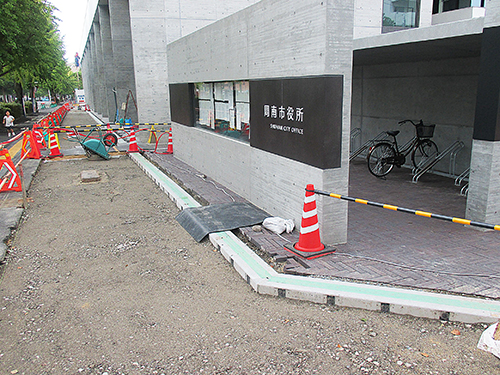

施工中

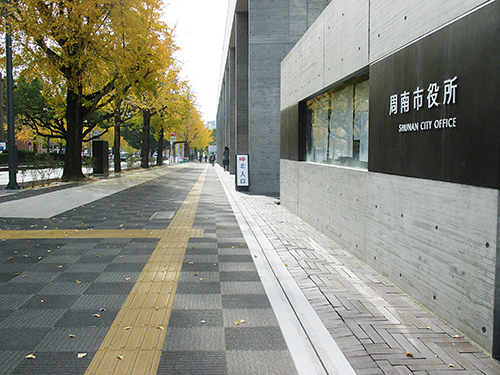

施工完了

新庁舎と歩道の境界部分にレインゲッターが施工されました。

小口径管渠側溝のため、見た目もすっきりです。


スリット型側溝:レインゲッター

スリットによる線排水での路面集水がスムーズにでき、円形水路径100mm又は150mm以上の排水能力を有する卵形断面形状のT-25輪荷重対応の道路側溝です。

レインゲッター上面はノスキッド仕上げ(*)を採用しており、滑り止め効果が高く、歩行者の転倒防止が期待できます。

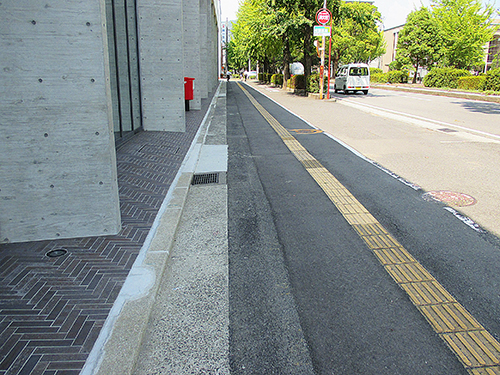

施工前 コンクリートL型水路が設置されており、若干ですが段差があります。

また路面排水は桝部グレーチングでの集水になります。

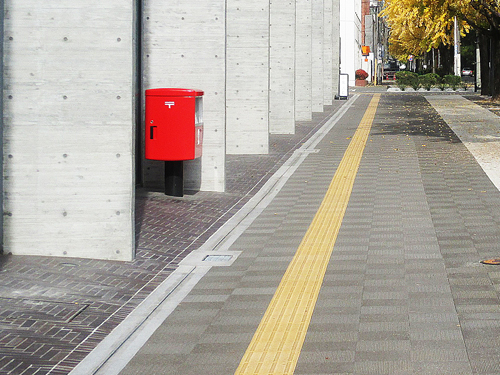

施工後 段差が解消されています。

雨天時には連続スリットによる排水機能の向上が期待され、より利用しやすい歩道になりました。

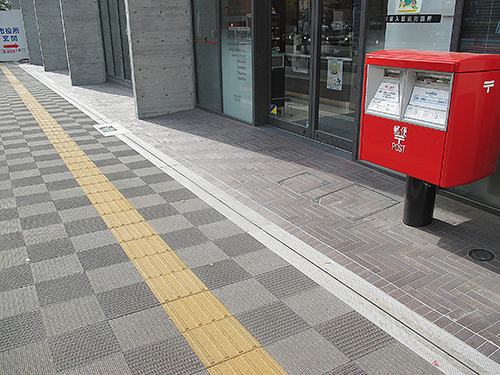

庁舎コンビニエンスストア入口部も段差がありません。

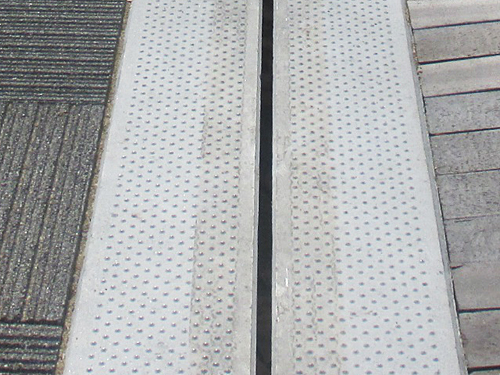

レインゲッター上面には、ノスキッド仕上げ(*)による滑り止めが施されています。


(*)ノスキッド仕上げ とは

[NETIS掲載期間終了技術 ノスキッド仕上げによるコンクリート製品 KT-120114]


「ノスキッド仕上げ」とは、滑り防止を目的に、コンクリート表面に微小な突起を形作ることをいいます。

微小突起は高さが1~2mm程度で、隣接する突起間の距離は1~2cmです。

ノスキッド仕上げ研究会 (外部リンク)


建築外構や歩道内水路でユニバーサルデザインの排水構造物をご計画の際は、是非ご一報をお願いします。
