岡山営業所の本多です。

今回は倉敷立体高梁川大橋を4車線化する拡幅事業に採用されたガードレール用プレキャストコンクリート基礎ブロック「GUブロック」の施工現場をご紹介します。


施工実績紹介
発注者:国土交通省岡山国道事務所
工事名:倉敷立体高梁川大橋外舗装工事
施工場所:岡山県倉敷市地内
製品:GUブロック
施工数量:

L=402m

工事概要:

岡山県倉敷市新田~倉敷市船穂町船穂の延長約7.7kmを4車線化する拡幅事業

採用理由:

提案時、橋梁伸縮継手の鋼製ジョイントの真上にガードレール基礎ブロックを設置できないかという質問がありました。ジョイント部は荷重や温度の影響で伸縮するため、ブロックに影響が生じるのではないかと懸念されていました。その際、覆工板とブロックの間にゴムシートを挟みこんで摩擦係数を確保した実績(仮設)を紹介させていただき、採用となりました。

施工業者様の声:


1.施工場所(Googlemapより)

岡山県倉敷市片島町地内

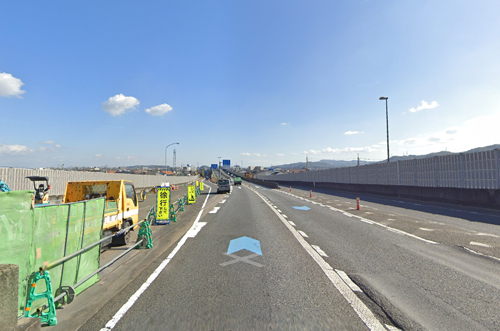

2.施工前(Googlemapより)

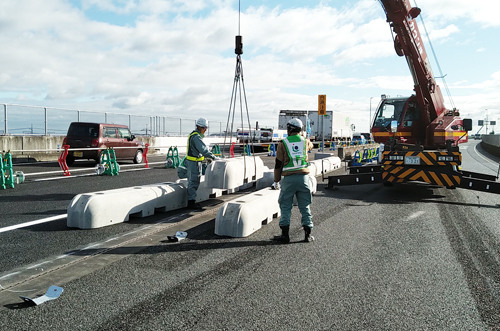

3.GUブロック据付


据付作業時には、ワイヤーもしくスリングロープのみで設置が出来ます。※専用の吊り金具が不要

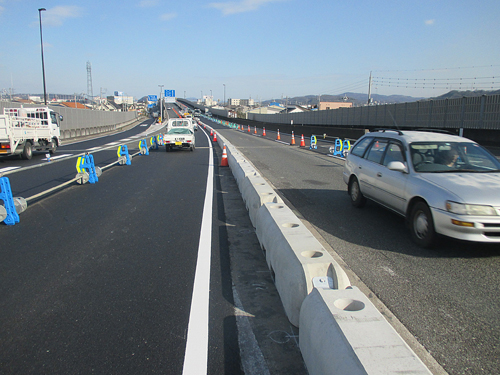

4.据付状況


製品長3m規格のGUブロックを使用することにより、据付回数が少なく工期短縮や規制時間も短縮が出来ます。

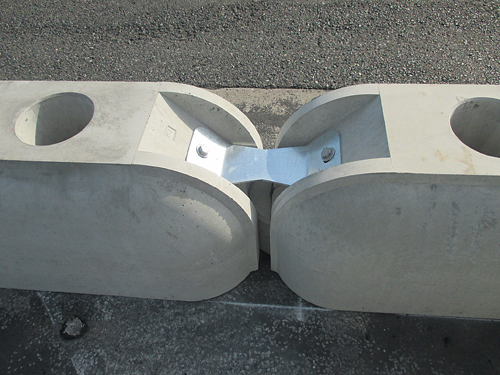

5.連結状況


プレート連結のため、簡単に取り付け、取り外しが可能です。また連結部分が水抜きとして機能するため、排水性にも優れます。

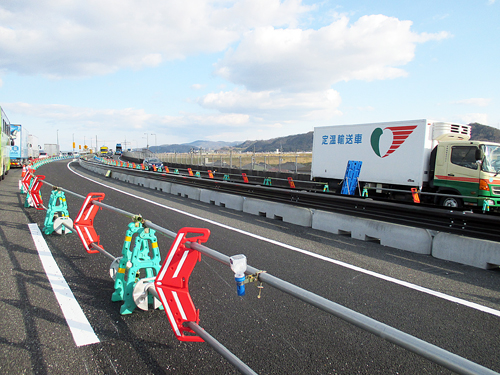

6.設置完了


内カーブでもガードレールと製品の干渉の心配がありません。ガードレール端部についても専用製品が必要なく、連続でも単独でも使用出来ます。


GUブロックは路面に置いて使用することを基本に開発したガードレール用プレキャストコンクリート基礎ブロックです。埋設、半埋設にも利用できます。

ご検討の際は、是非ご一報をお願いします。
