広島営業所 桝本です。

今回は耐震対応 大型ボックス FAボックスを小規模橋梁として施工した事例をご紹介します。短スパン橋梁においてボックスカルバートを採用することにより、経済性や施工性など様々なメリットがあります。


施工実績紹介
発注者:広島市環境局
工事名:広島湯来線 麦谷2工区
施工場所:広島県湯来町大字麦谷地内
製品:FAボックス
施工数量:

B6500×H6700:L=11m B6500×H4500:L=11m

工事概要:

広島市の新しいゴミ埋立地の整備に伴い、取付道路として整備するもの。

採用理由:

広島市の新しいゴミ埋立地の整備に伴い、橋梁で実施設計が終わっていたが工期短縮を目的としプレキャストボックスでの修正設計が発注され、提案し採用に至りました。

施工業者様の声:

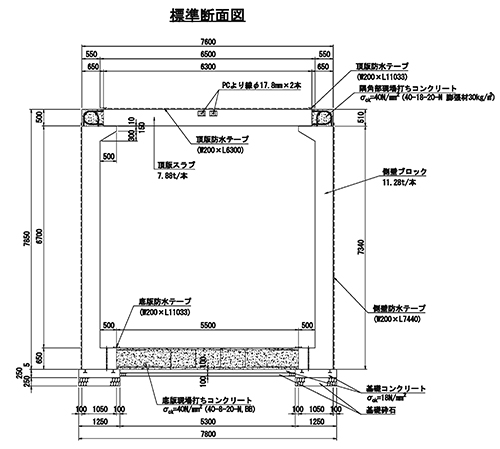

参考断面図

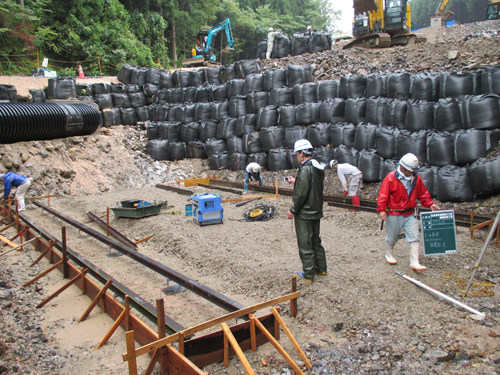

1.(基礎工)


H鋼設置状況。FAボックスは施工性を高めるため、レール基礎が標準となります。

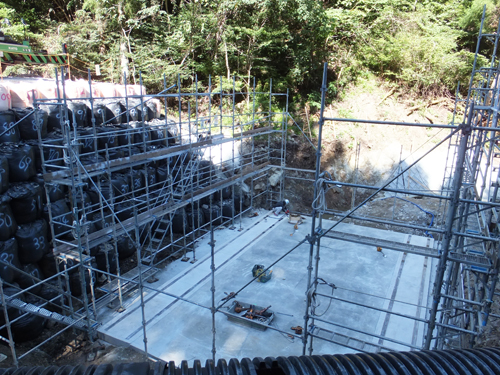

2.(基礎工)


基礎工完了です。

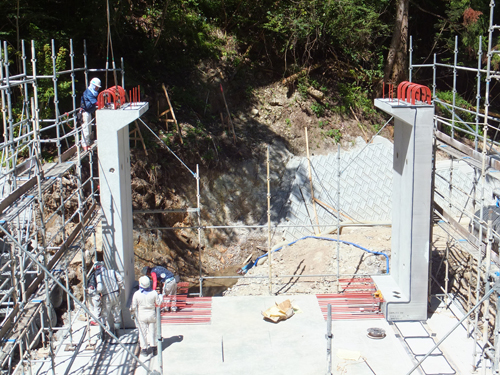

3.(施工状況)


側壁設置状況。

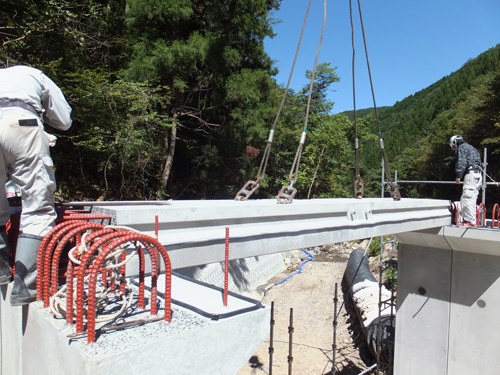

4.(施工状況)


頂版スラブ設置状況。

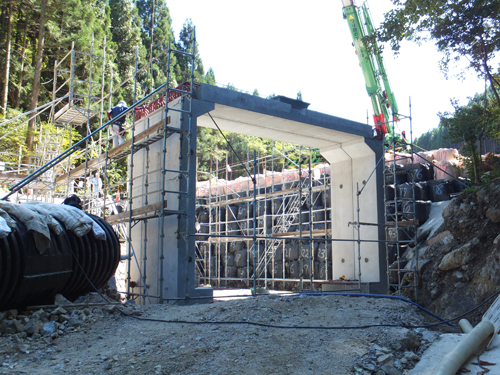

5.(施工状況)




6.(施工状況)
頂版隅角部、および底版部にコンクリートを打設します。

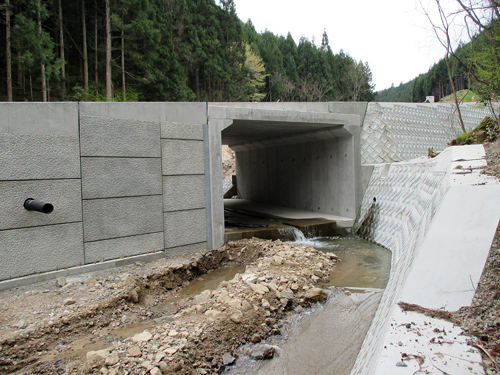

7.(完成)



FAボックスは、3分割されたプレキャスト部材と現場打ちコンクリート併用した、大断面ボックスを構築するハーフプレキャスト工法です。

ランデスでは、FAボックスの他にもプレキャストコンクリートによる小規模短スパン橋梁代替製品のご提案が可能です。

ご計画の際は、是非ご一報をお願いします。
